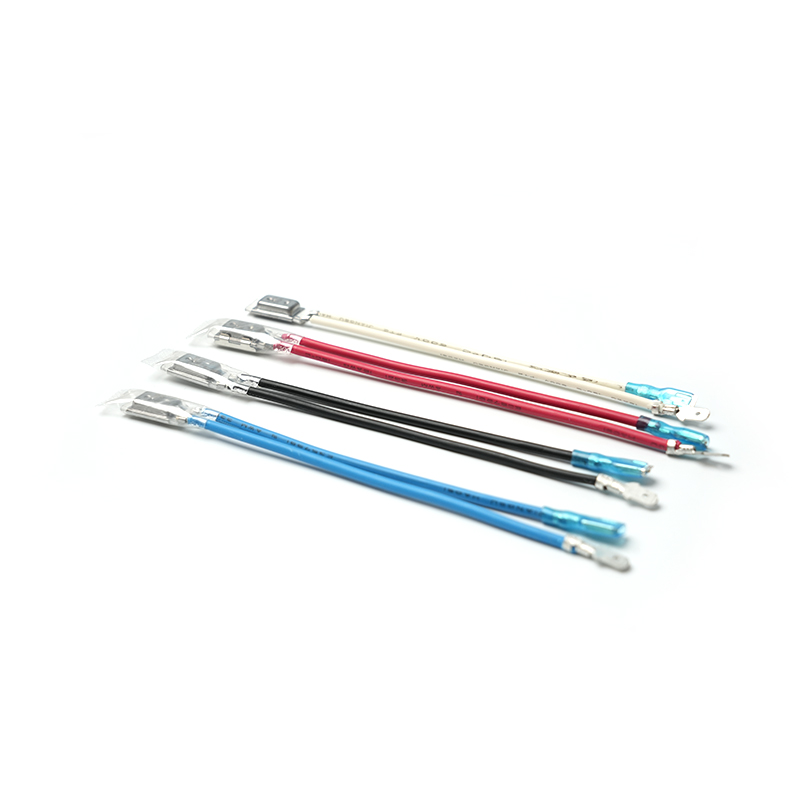

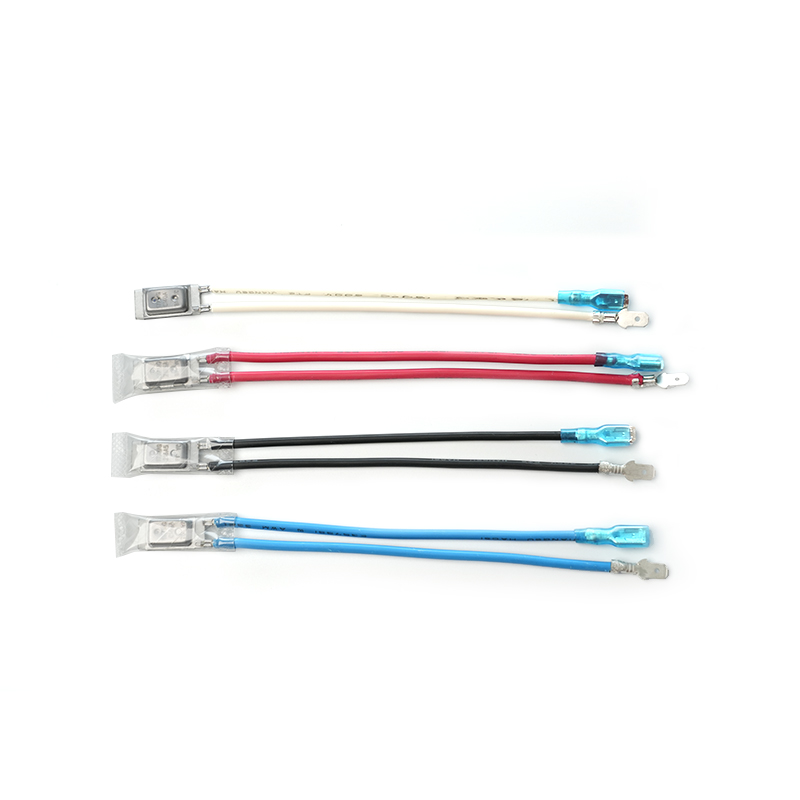

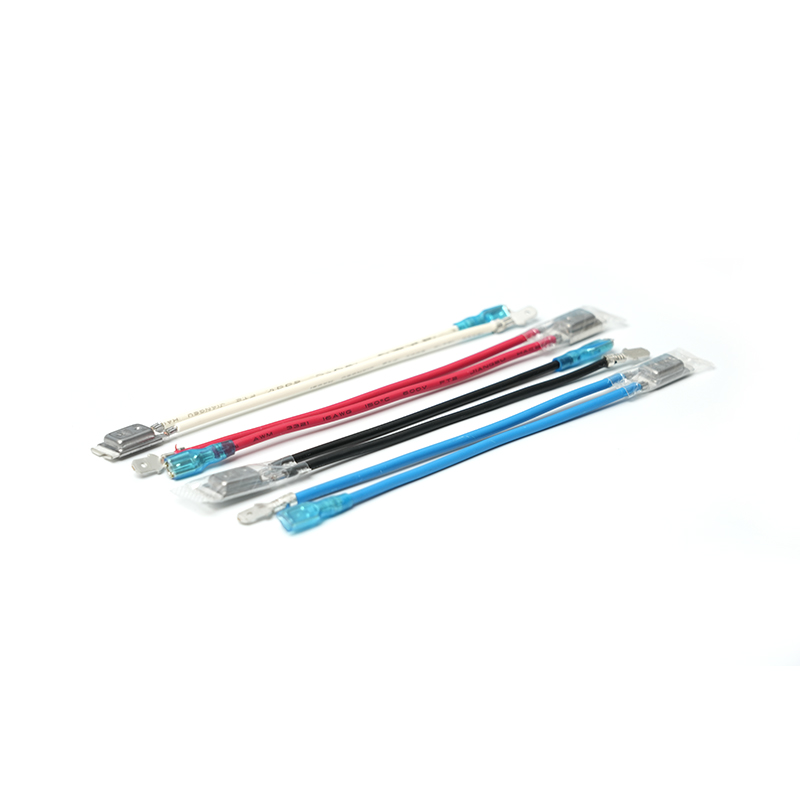

17:00 + PTC Type termisk beskytter

Viktige funksjoner og fordeler

Forbedret beskyttelse: Kombinasjonen av bimetallisk sensing og PTC -oppvarming sikrer pålitelig beskyttelse mot både termisk og elektrisk overbelastning.

Kompakt design: Den lille størrelsen og lette designen gjør det enkelt å integrere seg i forskjellige applikasjoner.

Pålitelig drift: SNAP-Action-mekanismen gir presis og jevn tripping.

Bredt spekter av applikasjoner: egnet for en rekke elektriske apparater, inkludert transformatorer, batterier, lysarmaturer, rengjøringsmaskiner, vannpumper, elektriske verktøy, varmeputer og husholdningsapparater.

Spenningsvurderinger:

AC 125V/16A

AC 230V/8A

DC 16V/20A

Tripping temperaturområde: 50 ° C til 180 ° C

Temperaturtoleranse: ± 5 ° C eller ± 8 ° C

Arbeidsprinsipp

Termisk sensing:

Den bimetalliske skiven i beskytteren opplever både varme og strøm.

Når temperaturen eller strømmen overstiger en forhåndsbestemt terskel, knipser platen og avbryter strømforsyningen.

PTC oppvarmingselementaktivering:

Handlingen med å bryte kretsen utløser PTC -varmeelementet.

Dette elementet genererer varme, og opprettholder beskytteren i den trippede tilstanden selv etter at den første overopphetingshendelsen har avtatt.

Manuell tilbakestilling:

Beskytteren forblir i den trippede tilstanden til strømforsyningen blir avbrutt manuelt og enheten avkjøles.

Når temperaturen går tilbake til det normale, tilbakestiller den bimetalliske platen, slik at strømforsyningen kan gjenoppta.
